Sistema camino a doppia parete Complex D — EI60 in acciaio inox con isolazione

Complex D — EI60

Caratteristiche

adatto per caminetti a combustibile solido
resistente all’umidità
per funzionamento con tiraggio naturale nel funzionamento a umido
sistema a manicotti cilindrici senza fascette di serraggio
installazione rapida, facile e sicura
ampia gamma di accessori
sistemi di scarico Complex D — EI60 possono essere installati all’interno o sugli edifici

Parametri

Classificazione	secondo la norma EN 1856 — 1
Temperatura di esercizio	fino a 400°C
Utilizzo	caminetti a combustibile solido
Combustibili	combustibili solidi
Materiale	tubo interno in acciaio inox no. 1.4404, 1.4571 da 0,5 mm, tubo esterno no. 1.4301 da 0,6 mm, isolamento termico 100 mm
Diametro	Ø113 — 250 mm

Descrizione

Caratteristiche e vantaggi

Il sistema Complex D — EI60 viene utilizzato per estrarre i gas di combustione da apparecchi i cui fumi sono prodotti dalla combustione di combustibili solidi. Per sistemi di scarico a tiraggio naturale con funzionamento a umido, temperatura massima permanente di 400°C. Il sistema è realizzato in acciaio inox, tubo interno no. 1.4404, 1.4571 da 0,5 mm, tubo esterno no. 1.4301 da 0,6 mm, isolamento termico 100 mm. Il sistema manicotti cilindrici è progettato senza fascette di serraggio. Per applicazioni speciali è disponibile una gamma di accessori comprovati e sofisticati.

Componenti

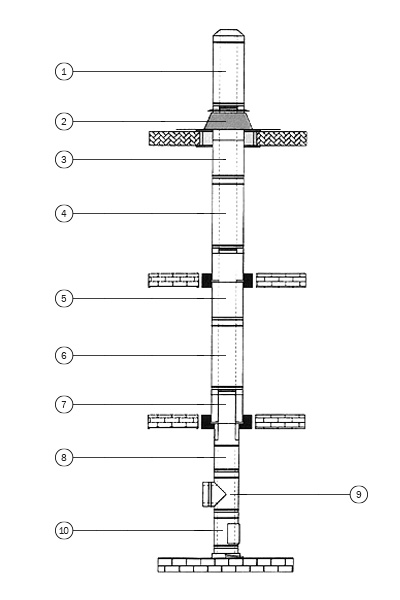

Struttura del sistema
Complex D — EI60

1.	Terminale conico
2.	Collare antipioggia
3.	Passaggio a soffitto tipo 1, F 60
4.	Prolunga
5.	Passaggio a soffitto tipo 1, F 60
6.	Prolunga
7.	Passaggio a soffitto tipo 2, F 60
8.	Prolunga
9.	Elemento ispezione
10.	Impianti a combustibile solido
