LAS-Système d’évacuation pour appareils raccordés à une cheminée collective
Variante 1 et 2 pour l’intérieur — Variante 3 pour l’extérieur
LAS
Caractéristiques
- Gaz naturel, combustibles liquides
- résistant à l’humidité
- principalement destiné à un fonctionnement en surpression, utilisable également pour un fonctionnement en dépression
Paramètres
Classification | A simple paroi: T120 H1/P1 W2 O20 LI E U Concentrique: T120 H1/P1 W2 O00 LI E U0 |
---|---|
Température de fonctionnement | jusqu’à 120°C |
Utilisation | chaudières à condensation et à basse température |
Combustibles | combustibles liquides et gazeux |
Matériau | Variante 1: PPH Variante 2: PPH/acier inoxydable thermolaqué blanc Variante 3: PPH/acier inoxydable poli brillant |
Diamètre | Variante 1: Ø60 – 315 mm Variante 2: Ø80/125 – 200/300 mm Variante 3: Ø110/160 – 200/300 mm |
Description
Caractéristiques et avantages
Composants

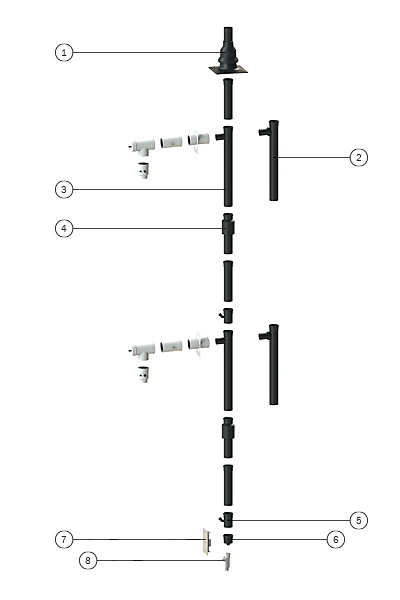

Structure du système
Almeva LAS
1. | STARR-Solin complet rigide |
---|---|
2. | STARR-Collecteur 87° |
3. | STARR-Collecteur 87° avec clapet |
4. | STARR-Élément dilatation |
5. | STARR-Manchon VouH avec piège à cond. racc. 45° |
6. | STARR-Manchon avec purge |
7. | Porte de visite |
8. | Siphon (pour surpression M1) |
