Konzentrisches Luft/Abgas-System für den Aussenbereich

LAB / LAL / LAM / LAC

Features

Erdgas, flüssige Brennstoffe
feuchtigkeitsbeständig
für Nassbetrieb

Parameter

Klassifizierung	T120 H1/P1 W2 O00 LE E U0
Betriebstemperatur	bis zu 120°C
Einsatz	Kondensations- und Niedertemperaturkessel
Brennstoffe	flüssige und gasförmige Brennstoffe
Material	LAB: PPH/Edelstahl hochglanzpoliert LAL: PPH/Edelstahl weiss pulverbeschichtet LAM: PPH/Edelstahl matt LAC: PPH/Edelstahl kupferbeschichtet
Durchmesser	Ø60/100 — 200/300 mm

Beschreibung

Merkmale und Vorteile

Dieses System dient zur Abführung von Rauchgasen aus Kondensations- und Niedertemperaturkesseln mit maximaler Rauchgastemperatur am Heizkessel von 120°C. Es ist in erster Linie für Überdruckbetrieb bestimmt, kann aber auch für Unterdruckbetrieb verwendet werden. Es kann auch für Schornsteine mit natürlichem Abzug verwendet werden. Das System ist nicht für Abgasleitungen bestimmt bei denen Asche verbrennen kann, es ist nicht Russbrand beständig. Es ist bestimmt für Abgasleitungen, die im Nassbetrieb genutzt werden, und kann nur für Heizsysteme eingesetzt werden, in denen gasförmige Brennstoffe, wie Erdgas (L, H) und Flüssigbrennstoffe (LTO mit Schwefelanteil ≤0,2%, Kerosin) verbrannt werden.

Komponenten

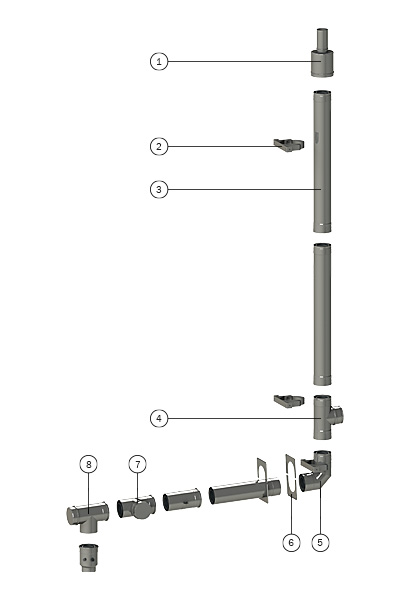

Systemaufbau
Almeva LAB / LAL / LAM / LAC

1.	LAB-Mündungsabschluss mit Zuluft
2.	LAB-Wandhalterung (verstärkt)
3.	LAB-Rohr mit Muffe
4.	LAB-Revisions‑T
5.	LAB-Wandkonsole komplett mit Bogen 87°
6.	LAB-Abdeckblende 2‑teilig
7.	LAB-Revisions‑T
8.	LAB-Umlenk‑T m. Rev.-Deckel
