Σειρά RSV

Χρήση

Για λέβητες και τζάκια στερεών καυσίμων, βιομάζας, φυσικού αερίου, πετρελαίου, για συνεχή χρήση σε θερμοκρασίες έως 250°C.

Κατασκευή

Το σώμα και το περίβλημα είναι κατασκευασμένα από αλουμίνιο και βίδες από ανοξείδωτο χάλυβα. Στα μοντέλα RSV009-016, ο αξονικός ρότορας είναι κατασκευασμένος από ανοξείδωτο χάλυβα, διευκολύνοντας τους καπνοδοχοκαθαριστές να απομακρύνουν την αιθάλη και τις επικαθίσεις. Ο κινητήρας είναι κλειστός, ανθεκτικός στη θερμότητα, ασύγχρονος με μόνιμα λιπαινόμενα ρουλεμάν και προστατεύεται από τα καυσαέρια. Η ειδικά ψυχόμενη πτερωτή και οι αεραγωγοί ψύξης εξασφαλίζουν την ασφαλή ψύξη του κινητήρα. Το καλώδιο είναι ανθεκτικό στις υψηλές θερμοκρασίες και προστατεύεται από ενισχυμένο μανδύα. Ο Ανεμιστήρας μπορεί να ανοίξει εύκολα, καθιστώντας εύκολο τον καθαρισμό του, αλλά και τον καθαρισμό της καμινάδας. Ο ανεμιστήρας είναι εφοδιασμένος με ένα χαλύβδινο πλέγμα για να εμποδίζει τα πουλιά να εισέλθουν στην καμινάδα.

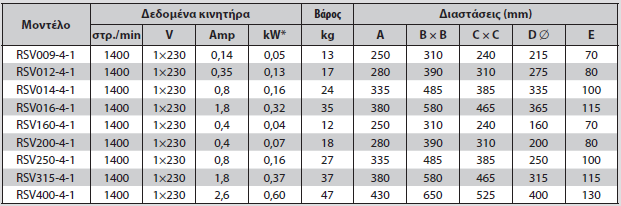

* Κατανάλωση ενέργειας σε θερμοκρασία περιβάλλοντος 20°C.
Η ταχύτητα του ανεμιστήρα για τα παραπάνω μοντέλα είναι ρυθμιζόμενη.
Κατηγορία προστασίας κινητήρα IP54
Κατηγορία μόνωσης F

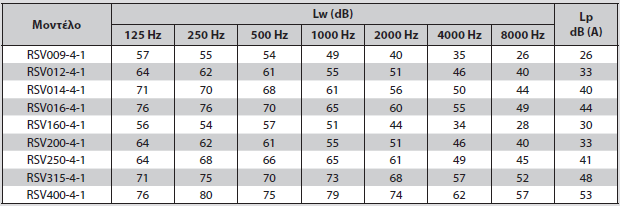

Επίπεδα θορύβου

Η στάθμη ηχητικής πίεσης στο εξωτερικό περιβάλλον Lw (dB) μέτρηση σύμφωνα με το ISO 3744.

Ανοχή +/- 3 dB
Lw = εφέ ήχου σε dB (αναφορά: 1pW)
Lp = επίπεδο θορύβου dB (A) σε απόσταση 10 m από τον ανεμιστήρα για ημικυκλικό εύρος.
Lp (5 m) = Lp (10 m) + 6 dB
Lp (20 m) = Lp (10 m) — 6 dB


Τεχνικά χαρακτηριστικά

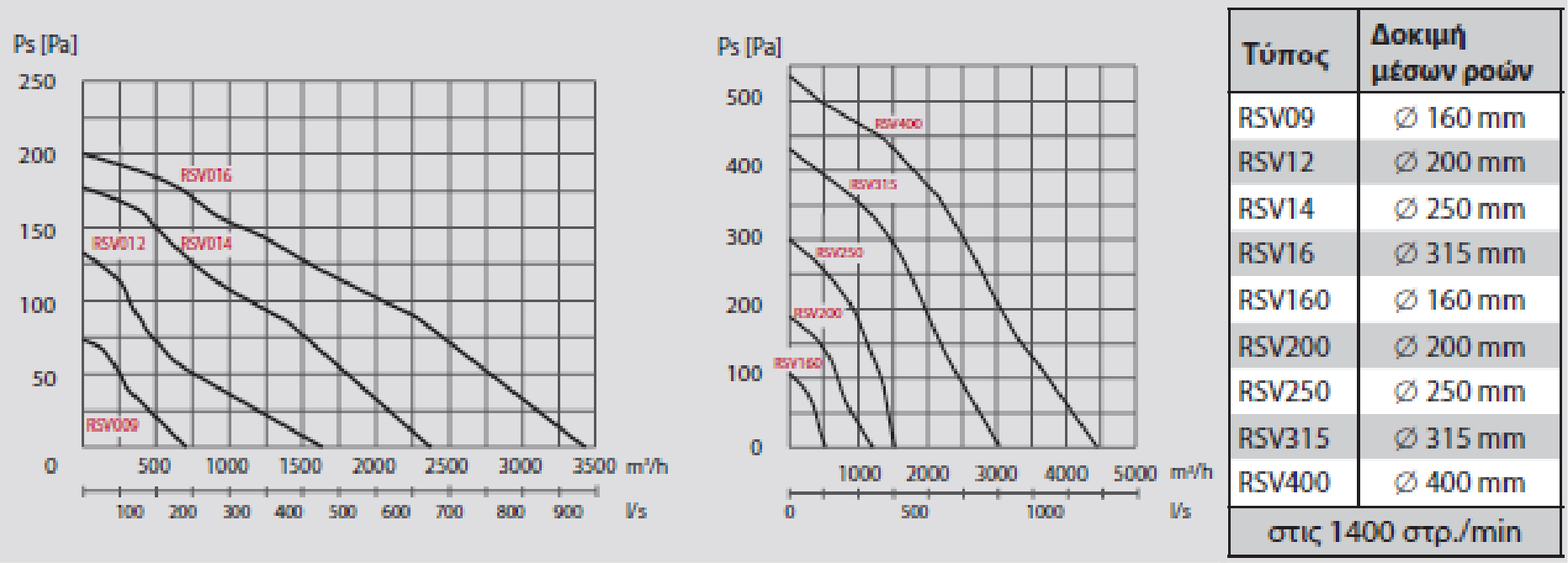

Το παρακάτω διάγραμμα χωρητικότητας είναι μόνο για απεικόνιση. Για να υπολογίσετε το σωστό μέγεθος ανεμιστήρα επικοινωνήστε με την εταιρεία μας ή τον πλησιέστερο εξουσιοδοτημένο αντιπρόσωπό.

Οι τιμές χωρητικότητας μετρώνται σε καυσαέρια σε θερμοκρασία 20°C. Οι αποδόσεις του ανεμιστήρα αλλάζουν καθώς αλλάζει η θερμοκρασία των καυσαερίων. Η διόρθωση χωρητικότητας μπορεί να υπολογιστεί χρησιμοποιώντας τον τύπο:

Ps20 = Pst × (273 + t)/293
Ps = Στατική πίεση
t = Θερμοκρασία σε °C

Παράδειγμα:
Απαιτήσεις συστήματος: 500 m3/​​h, 90 Pa στους 180°C
Επιλογή ανεμιστήρα: 500 m3/​​h, 139 Pa στους 20°C

Οδηγός τοποθέτησης:
